很多led顯示屏工程商多次提到什么關于解碼器、數字矩陣以及綜合監控一體化平臺區別，在弱電VIP技術群里也經常討論它們的應用，這個我們在做監控項目的時候經常會遇到，對于視頻上墻的方式經常難以選擇，本期我們就來看下。
一、視頻解碼器
1、什么是視頻解碼器？
從定義上來說，視頻編解碼器，是指一個能夠?qū)?shù)字視頻進行壓縮或者解壓縮的程序或者設備。
這么說你可能有些模糊，總的來說，監控系統視頻解碼器的作用就是把偌大的視頻信息進行壓縮，然后在有線或無線的網絡通訊中進行傳輸，經過壓縮后的視頻信息就會比原始的小很多，減小了視頻傳輸時間。然后在終端進行解壓，解壓出來的視頻就可以在屏幕上清晰的顯示出來。要想要高清、低延遲的視頻監控，當然這高清視頻編解碼器就是必然要有的設備了。
2、那么它的作用是什么呢？
我們來舉個例子就知道了。
例如：
前端有16個1080p的攝像機接，如何在4塊大屏上一 一對應顯示實現，可以分三步實現。
1、Ezstaion客戶端管理解碼器，配置2*2的電視頻墻，即對應后端4塊大屏。
2、每一塊大屏選擇4個畫面顯示，即一共16個畫磚雕顯示。
3、把前端的16個攝像機與后端的16個畫面一 一綁定即建立監控關系。

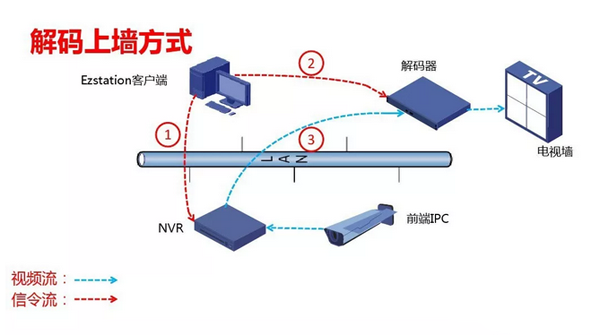

解碼上墻步驟：
1、協調NVR準備發送視頻流給解碼器上墻。
2、告訴解碼器選擇1、4、9、16分屏中的哪種分屏方式。
3、NVR發送相關的視頻流解碼上墻。
對于小型監控項目，使用解碼器上墻是比較簡單方便的。有的解碼器支持“輪巡解碼”，可以有將解碼器的功能發揮到最大。目前知名的攝像機品牌生產商基本上都是搭配自己的解碼器，解碼能力與其它品牌的攝像機無法兼容，如果從前端的拍攝到后端的解碼都是一個品牌，那么容易就可以實現,，如果用戶前端有多個品牌的監控，那么就不能兼容。

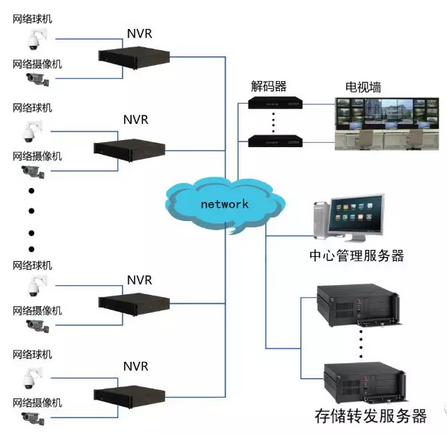

關于它的應用，我們看它的拓?fù)鋱D：
二、數字矩陣
數字矩陣是一款將前端數字視頻信號進行解碼上墻的中高端解碼設備,其信號的輸入端為千兆網口，輸出端為標準的VGA/DVI/HDMI視頻接口，可直接連接顯示屏，也可連接拼接控制器。
它除了解碼器的全部功能之外，還具有更多的功能和更強的解碼能力。可以支持不同廠商的DVR、DVS、IPC、NVR設備同時解碼上墻，并具有視頻切換、畫面分割、畫面拼接、輪循顯示、云鏡控制、錄像回放、報警聯動等功能，控制畫面能力更強。
它的應用與連接，我們看拓?fù)鋱D就知道。

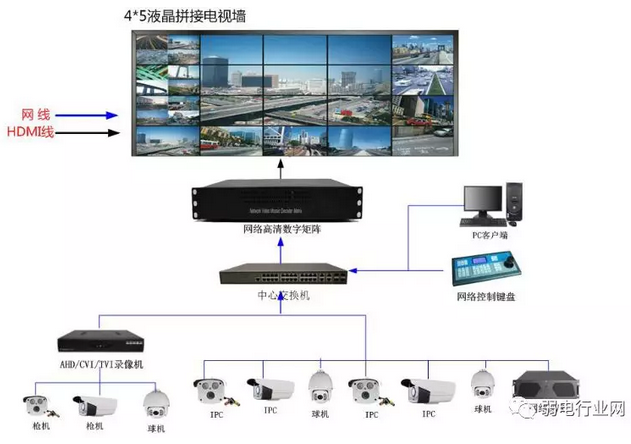

拓?fù)鋱D1：

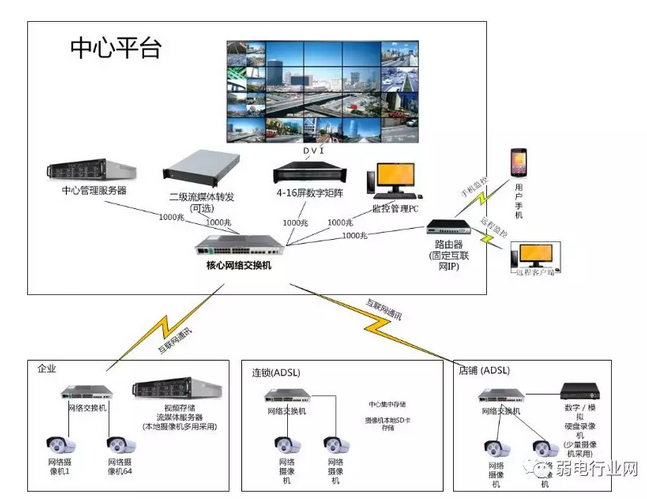

拓?fù)鋱D2：

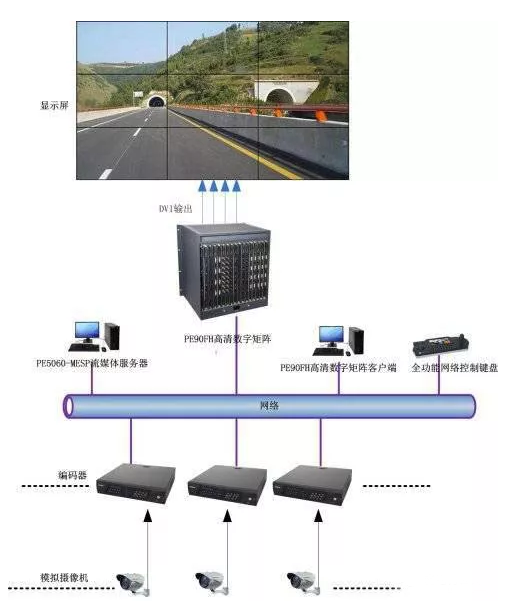

拓?fù)鋱D3：
數字矩陣與解碼器的區別
解碼器是把信號解碼上墻，用軟件控制圖像。
而網絡解碼矩陣可以同時控制多路物理屏，而且可以同時對多路進行解碼輸出切換到不同的顯示屏或拼接屏上。數字矩陣有解碼功能，畫面分割功能，存儲功能，切換功能，也用軟件控制圖像，擁有了更多的功能。
一般對于中小型項目，選擇解碼器比較節約成本，都可以解決。大型項目的話，對網絡帶寬、對拼接顯示、視頻控制等有要求，選擇數字矩陣比較合理，根據項目需要和預算來決定。
三、綜合監控一體化平臺
1、什么是綜合監控一體化平臺
也稱視頻綜合處理平臺，可以支持音視頻編碼、視頻解碼上墻、數字和模擬視頻矩陣切換、集中儲存管理、網絡實時視頻預覽和視頻智能分析等功能。、
接點可以理解為：編碼器+解碼器+視頻矩陣+智能分析模塊，把它的功能拆開來看是很簡單，但要幾個簡單的部件聯接起來、互通互用，就是它的技術所在。
這個視頻綜合處理平臺，自身是不帶存儲功能的，支持集中存儲管理，是指它可以跟軟件管理平臺對接，實現集中存儲而已。
2、它的功能作用？
那么這個平臺具體有些什么功能，我們可以分點來了解。
（1）接入視頻方面，它可以接入模擬攝像機（BNC）、HDCVI攝像機（BNC）、HD-SDI攝像機（BNC）、網絡攝像機（網線）、DVI線、VGA線、光纖等傳遞過來的視頻信號。
（2）有視頻接入，就當然有輸出了，輸出端口包括BNC、VGA、DVI、HDMI等，這是給視頻顯示或上墻用的；提到上墻，那它當然是包括了視頻矩陣的切換控制功能了。
（3）網絡端口除了可以接入視頻以外，當然也可以連接其他網絡設備，實現網絡互通了。
（4）監控系統上除了視頻，也包括音頻、報警、控制（如云臺）等信號，這個平臺也是支持的。
（5）智能分析功能，這個就類似一些前端網絡攝像機里面加的智能分析模塊；主要就是有檢測越線、跨區域、物品丟失、視頻遮擋和報警聯動等功能。
3、我們來看下它的拓?fù)鋱D：

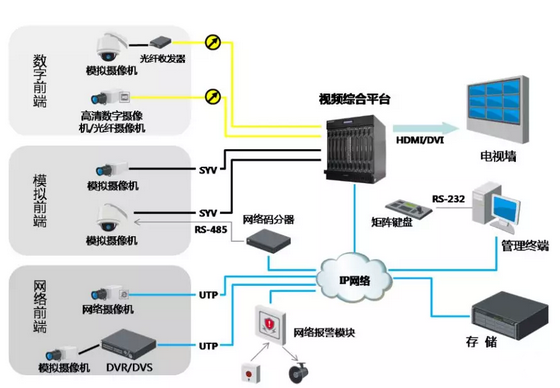

拓?fù)鋱D1、

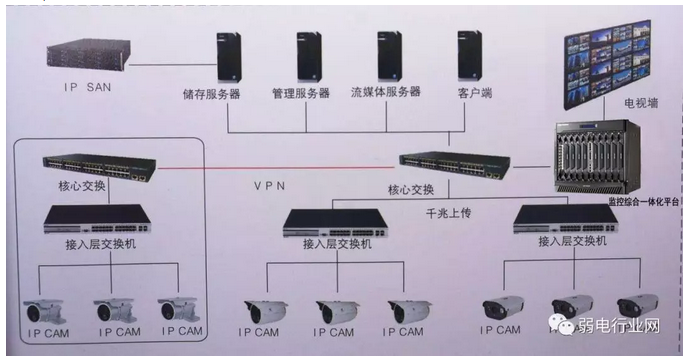

拓?fù)鋱D2、
拓?fù)?值得說下是，對于大型監控，nvr的存儲方式已經不能滿足，存儲的話可能會用到ip-san存儲，這個在前面我們曾經提到過。
