弧形LED顯示屏的最小半徑怎么計算？

2019-03-15 08:54:46

一個弧形建筑體要安裝led顯示屏，既定的規格型號模組能不能拼裝出完美弧形效果，與建筑體弧的半徑大小有關系，與模組的底殼形狀也有直接關系。

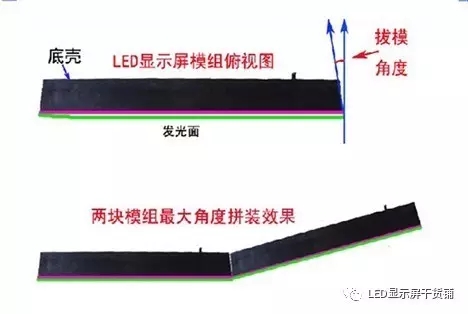

led顯示屏能做弧形屏或圓環形屏，是因?yàn)槟＝M套件底殼有拔模斜度！

做弧形<a href=http://m.gdhjsme.com target=_blank class=infotextkey>led顯示屏</a>，弧的最小半徑需要多少 1.webp.jpg

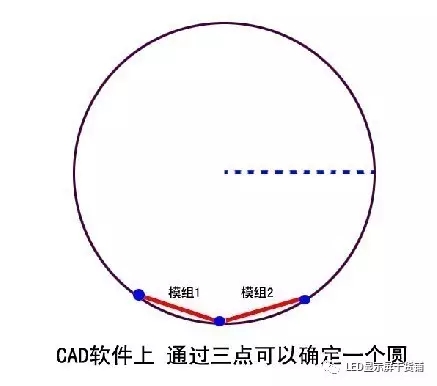

如上圖，假如知道模組規格、拔模角度，且模組之間是以最大角度彎切，那么模組最后拼成的弧形的半徑就可以借助CAD計算出來。

做弧形<a href=http://m.gdhjsme.com target=_blank class=infotextkey>led顯示屏</a>，弧的最小半徑需要多少 2.webp.jpg

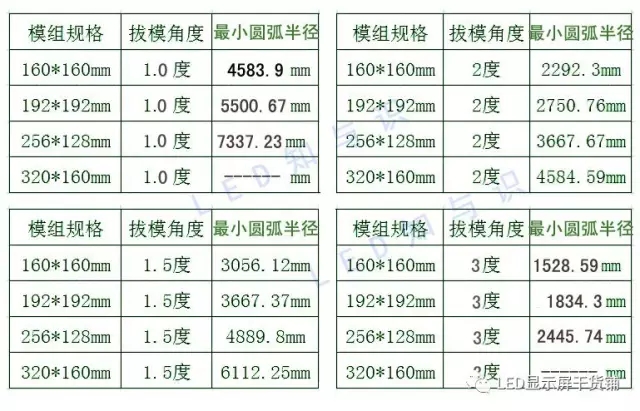

以下是市面上最常見的led顯示屏模組規格和常見的底殼拔模角度（1、1.5、2、3度）以及它們可形成的圓弧的最小半徑：

做弧形<a href=http://m.gdhjsme.com target=_blank class=infotextkey>led顯示屏</a>，弧的最小半徑需要多少 3.webp.jpg

所以，如果要評估一個圓弧建筑體是否能做弧形屏，需要先向廠家了解led顯示屏模組底殼的拔模角度，并計算出圓弧建筑體的半徑，再與表中的數據比對，只要圓弧半徑大于最小半徑即可拼裝出完美弧形屏或環形屏，小于最小半徑則會有縫隙。

而一個圓弧的半徑則可以這樣計算：

做弧形<a href=http://m.gdhjsme.com target=_blank class=infotextkey>led顯示屏</a>，弧的最小半徑需要多少 4.webp.jpg

1、如上圖，先拉線測量出弧線的弦長b；

2、再測量出弦線中心點到弧線頂?shù)拇怪本嚯xa（弦高）；

3、由勾股定理可得：R2=（R-a）2+（b/2）2；換算下，即：

做弧形<a href=http://m.gdhjsme.com target=_blank class=infotextkey>led顯示屏</a>，弧的最小半徑需要多少 5.webp.jpg

4、計算得出半徑R后，與上面表格中的數據對照比較，半徑大于表中的最小半徑則適合做弧形屏或環形屏。
信息來源 3qled 顯示之家
