目前市場上led顯示屏的驅動方式有靜態掃描和動態掃描兩種,靜態掃描又分為靜態實像素和靜態虛擬，動態掃描也分為動態實像和動態虛擬；驅動器件一般用國產集創北方2037/2038、2053，臺灣聚集5020/5024/5026/5153杭州士蘭9929主要針對64掃
led顯示屏掃描方式定義：在一定的顯示區域內，同時點亮的行數與整個區域行數的比例。
室內全彩：一般為1/64掃描，
室內全彩：一般是1/32掃描，
室內單雙色：一般為1/16掃描，
室內全彩：一般是1/8掃描，
室外單雙色：一般是1/4掃描，
室外全彩：一般是靜態掃描。

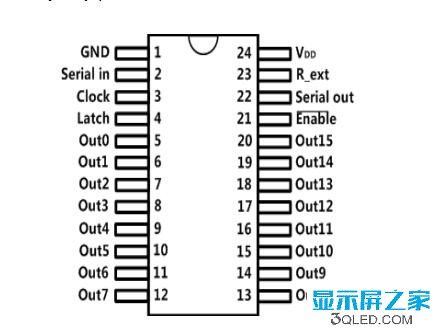

舉列說明：一個常用的全彩模組像素為168（2r1g1b）,如果用mbi5026驅動，模組總共使用的LED數量是：168*（2+1+1）=512，mbi5026為16位芯片，512/16=32
1、如果用32個mbi5026芯片，是靜態虛擬
2、如果用16個mbi5026芯片，是動態1/2掃虛擬
3、如果用8個mbi5026芯片，是動態1/4掃虛擬
如果板子上兩個紅燈串連
4、用24個mbi5026芯片，是靜態實像素
5、用12個mbi5026芯片，是動態1/2掃實像素
6、用6個mbi5026芯片，是動態1/4掃實像素
在led單元板，掃描方式有1/16，1/8，1/4，1/2，靜態。如果區分呢？一個最簡單的辦法就是數一下單元板的led的數目和74hc595的數量。
計算方法：led的數目除以74hc595的數目再除以8=幾分之一掃描
實像素與虛擬是相對應的:簡單來說，實像素屏就是指構成顯示屏的紅綠藍。三種發光管中的每一種發光管最終只參與一個像素的成像使用，以獲得足夠的亮度。
虛擬像素是利用軟件算法控制每種顏色的發光管最終參與到多個相鄰像素的成像當中，從而使得用較少的燈管實現較大的分辨率，能夠使顯示分辨率提高四倍。
隨著LED電子顯示屏的亮度不斷提高以及尺寸越來越小，更多的LED電子顯示屏進入室內將是一種趨勢。然而，由于LED亮度及像素密度的提高給led屏的控制及驅動也帶來新的更高的要求。就一般室內屏而言 ，現在通用的控制方法均采用行列分控模式，即通常所說的掃描模式，目前來說LED電子顯示屏的驅動模式有靜態掃描和動態掃描兩種,靜態掃描又分為靜態實像素和靜態虛擬，動態掃描也分為動 態實像和動態虛擬；在LED電子顯示屏內，同時點亮的行數與整個區域行數的比例，稱掃描方式。而掃描還分1/2掃，1/4掃，1/8掃，1/16掃等幾種驅動方式。也就是說顯示屏的驅動方式不一樣， 那么對接收卡的設置也是不一樣的。如果接收卡本來是用在1/4掃描屏上的，現在用在靜態屏上，那么顯示屏上的顯示將會是隔4行亮一行。一般接收卡都可以設置的，連接好發送卡，顯示屏 ，電腦等主要器件，就可以在電腦上進入相關軟件進行設置。今天，沈陽華海就來介紹一下LED電子顯示屏的掃描模式及原理。
一、LED電子顯示屏掃描方式:
1、動態掃描：動態掃描是從驅動IC的輸出到像素點之間實行“點對列”的控制，動態掃描需要控制電路，成本比靜態掃描要低，但是顯示效果較差，亮度損失較大。
2、靜態掃描:靜態掃描是從驅動IC的輸出到像素點之間實行“點對點”的控制，靜態掃描不需要控制電路，成本比動態掃描要高，但是顯示效果好，穩定性好，亮度損失較小等等的優點。
二、LED電子顯示屏1/4掃描模式工作原理：
是在1幀圖像內每行電源V1-V4按控制要求各開啟1/4的時間。這樣做的優點是可以更有效地利用LED的顯示特性以及降低硬件成本。其缺點就是在1幀圖像 內，每行LED只能顯示1/4的時間。
三、按照LED電子顯示屏類型掃描方式分類：
1、室內全彩LED電子顯示屏的掃描方式：P4、P5為恒流1/16，P6、P7.62為恒流1/8。
2、戶外全彩LED電子顯示屏的掃描方式：P10、P12為恒流1/2、1/4，P16、P20、P25為靜態。
3、單雙色LED電子顯示屏的掃描方式主要是恒流1/4、恒流1/8掃、恒流1/16掃。
