LED電子大屏幕由于面積不同，型號不同和功率不同，所需配備的銅線大小和導線線徑也有所不同。而銅線在不同溫度下的線徑和所能承受的峰值電流也有所不同，下面由迷你光電led顯示屏廠家簡要介紹有關LED電子大屏幕銅線溫度及導線線徑計算方法。如果忽略銅線溫度所能承受的范圍以及不注意線徑大小，有可能會導致屏體出現短路甚至出現火災等事故發生。

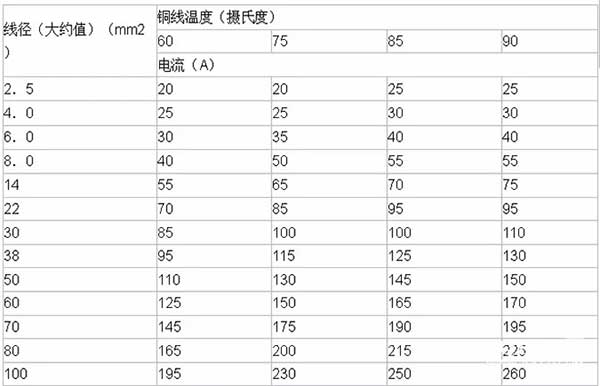

下面是銅線在不同溫度下的線徑和所能承受的峰值電流表格。
LED電子大屏幕銅線溫度及導線線徑計算方法
導線線徑的公式如下
銅線：S=IL/54.4*U
鋁線：S=IL/34*U
公式中，S指的是導線的截面積（MM2），I指的是導線中通過的峰值電流（A），L指的是導線的長度（M），U指的是允許的電源降（V）。
U電壓降可由整個系統中所用的設備（如探測器）范圍分給系統供電用的電源電壓額定值綜合起來考慮選用。
計算出來的截面積往上靠，絕緣導線截流量估算。鋁芯絕緣導線截流量與截面的倍數關系如下所示。
導線截面（mm2）11．52．546101625355070 95 120
載流是截面倍數9 8 7 6 5 4 3．5 3 2．5
載流量（A）9 14 23 32 48 60 90 100123 150 210 238 300。
估算口訣：二點五以下乘以九，往上減一順號走。三十五乘以三點五，雙雙成組減點五。條件有變加折算，高溫九折銅升級。穿管根數二三四，八七六折滿載流。
需要注意的是，這個估算口訣對各種絕緣線（橡皮和塑料絕緣線）的載流量（安全電流）不是直接指出，而是截面乘以一定的倍數來表示，通過心算即可。由上表可知，倍數隨著截面的增大而減小。
二點五以下乘以九，往上減一順號走，說的是2.5mm及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。如2.5mm導線，載流量為2.5*9=22.5A。從4mm及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減1，即4*8，6*7，10*6，16*5，25*4。
三十五乘以三點五，雙雙成組減點五，即35mm的導線載流量為截面數的倍3.5倍，即35*3.5=122.5A。從50mm及以上的導線，載流量與截面數之間的倍數關系變?yōu)閮蓚€(gè)線號成一組，倍數依次減0.5.即50、70mm導線載流量為截面數的3倍。95、120mm導線載流量是其截面積數的2.5倍，以此類推。
條件有變加折算，高溫九折銅升級。鋁芯絕緣線、明敷在環境溫度25℃的條件下而定。若鋁芯絕緣線明敷長期在環境溫度高于25℃的地區，導線載流量可按上述口訣計算方法算出，然后再打九折即可。如果使用的是銅芯絕緣線，那么它的載流量要比同規格鋁線略大一些，可按上述口訣計算出鋁線，再加大一個線號的載流量。例如16mm銅線的載流量，可按25mm2鋁線計算。
如果按100平方米LED電子大屏幕總電流318A來計算，那么三相電可帶負載安全電流最大為以上的3倍，所以正常使用國標25平方米三相五線（4+1）電纜即可。如果電纜線的布線超過一定的長度，或高溫環境下，或暗敷都需要累計打折計算，否則都會影響LED電子大屏幕正常使用。通常電纜會出現發熱等現象，進而影響屏幕正常工作。如果沒有安裝分級上電的空開，需要每隔5年更換一次，因?yàn)轭l繁開關，電流容易出現觸電老化，使空開接觸不良。如果不加以注意，嚴重的會導致用電起火。
以上就是迷你光電led顯示屏廠家簡要介紹有關LED電子大屏幕銅線溫度及導線線徑計算方法。不同面積、型號和功率的led顯示屏需要選擇配置不同的電纜，同時要計算導線線徑大小，從而配備不同的線材。如果客戶不懂如何計算，可以讓led顯示屏廠家的技術計算出來后，再購買線材。
